1引言
工業爐自動化控制系統亦稱工業爐基礎自動化，系統的大小根據爐型、爐子大小而定，一般包括電氣自動化、燃燒自動化和冷卻自動化。對大型的步進式加熱爐，以上系統不可缺少；對小型的加熱爐、熱處理爐來說，電氣自動化內容就很少了，主要是燃燒自動化系統。我國大量投產的工業爐基本都采用PLC和相關溫控儀表，這既滿足了工藝對自動化系統的要求，又節省了工程造價，而且能很好地完成工藝參數的采集、控制與通訊功能。因此采用上位機連接PLC和溫控儀表建立起來的自動控制系統是當前可行的方式。
2 設計任務及要求
①.根據上述加熱反應爐加熱工藝過程，編程plc控制系統，
②.調試并運行
3、設計方案

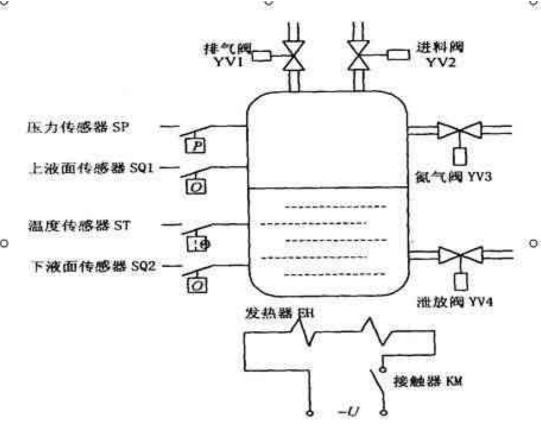

1）．工藝過程和控制要求1．送料控制①檢測下液面SQ2、爐內溫度 ST 、爐內壓力 SP 是否都小于給定值（整定值均為邏輯量）。②若是小于給定值，則開啟排氣YV1和進料YV2。
③當液位上升到上液面sQ1時，應關閉排氣YV1和進料YV2。
①延時20s，開啟氮?dú)釿V3，氮?dú)膺M(jìn)人反應爐，爐內壓力上升。
⑤當壓力上升到給定值時，即 SP =“1”時，關閉氮?dú)狻?/p>
2）．加熱反應控制
①交流接觸器 KM 帶電，接通加熱爐發熱器 EH 的電源。②當溫度升高到給定值時（ ST :“1”)，切斷加熱器屯源，交流接觸器 KM 失電 o
③延時10min加熱過程結束。
3）．泄放控制
①打開排氣，使?fàn)t內壓力降到預定的較值（ SP :“0”)。
②打開泄氣，當爐內溶液降到下液面（SQ2=“0”）時，關閉泄放和排氣。系統恢復到原始狀態，準備進入下一循環。
4控制流程圖：
由加熱反應爐控制系統實現的功能，結合 PLC 可以設計如圖所示的系統控制流程。按下啟動按鈕 SBI 后，系統運行；按下停止按鈕SB2系統停止。
第一階段：送料控制，檢測下液面SL1，爐內溫度 ST ．爐內壓力 SP 是否小于給定值（都為0"）若YV1和進料側YV2。當液位上升到上液位設定值時，SL2-1，應關閉排氣側YV1和進料YV2。延時10s，開啟氮?dú)忾yYV3，氮?dú)膺M(jìn)入反應爐，爐內壓力上升。當壓力上升到給定值時，即 SP -1，關閉氮?dú)忾y。送料過程結束。
第一階段：加熱反應控制，接通反應如電源 KM ．開始對反應爐加溫，當溫度上開到給定值時（此時信號 ST =1)，切斷加熱電源。延時10s，加熱過程結束。
根據加熱反應爐對電氣控制系統的要求，本設計控制系統包括手動在內的共6個輸入信號：下液面檢測信號 XI ，爐內溫度X2上液面檢測信號X3，爐內壓力X4:XS,X6分別為手動自動切換按鈕。 PLC 的5個輸出信號 YI -Y5分別代表排氣國，進料閥，氮?dú)猓狗牛磻?yīng)爐加熱，定時器 TI ,2為0.1S定時器。
加熱反應爐控制系統主要由上位機的監控部分、 PLC 系統，信號檢測部分及執行機構幾部份組成通過在線實時記錄、監控和顯示數據，傳遞設備的實時狀態，接受并執行系統實時控制命令，通過控制電磁開閉，滿足系統控制的要求。
